Yataklama : Paslanmaz çelik - uzun ömürlü bronz, bakım gerektirir
Standart : DIN ISO 12240-4 K ölçü serisi
İç bilezik : Paslanmaz çelik, sertleştirilmiş, taşlanmış ve cilalanmış.
Dış bilezik : Uzun ömürlü bronz kaplı kayan yüzey Yağlama, dış bilezikteki yağlama kanalı aracılığı ile yapılır.
Gövde : Paslanmaz çelik Mafsal yatak, gövdeye preslenmiştir ve her iki tarafı kalafatlanmıştır.
Yağlama nipeli : 5 ölçüde, yağlama nipeli yoktur. 6 - 30 ölçü aralığında yağlama nipelleri DIN 3405 ve form D’dir. Diğer nipel formları, talep üzerine mevcuttur.
Gösterim | d | d3 | B | C1 | d1
= |
|
Sağdan dişli | Soldan dişli | mm | mm | mm | mm | mm |
KI 5-NR | KIL 5-NR | 5 | M5 | 8 | 6,00 | 7,7 |
KI 6-NR | KIL 6-NR | 6 | M6 | 9 | 6,75 | 8,9 |
KI 8-NR | KIL 8-NR | 8 | M8 | 12 | 9,00 | 10,3 |
KI 10-NR | KIL 10-NR | 10 | M10 | 14 | 10,50 | 12,9 |
KI 12-NR | KIL 12-NR | 12 | M12 | 16 | 12,00 | 15,4 |
KI 14-NR | KIL 14-NR | 14 | M14 | 19 | 13,50 | 16,8 |
KI 16-NR | KIL 16-NR | 16 | M16 | 21 | 15,00 | 19,3 |
KI 18-NR | KIL 18-NR | 18 | M18x1.5 | 23 | 16,50 | 21,8 |
KI 20-NR | KIL 20-NR | 20 | M20x1.5 | 25 | 18,00 | 24,3 |
KI 22-NR | KIL 22-NR | 22 | M22x1.5 | 28 | 20,00 | 25,8 |
KI 25-NR | KIL 25-NR | 25 | M24x2 | 31 | 22,00 | 29,5 |
KI 30-NR | KIL 30-NR | 30 | M30x2 | 37 | 25,00 | 34,8 |
Gösterim | d | d3 | B | C1 | d1
= |
|
Sağdan dişli | Soldan dişli | mm | mm | mm | mm | mm |
KA 5-NR | KAL 5-NR | 5 | M5 | 8 | 6,00 | 7,7 |
KA 6-NR | KAL 6-NR | 6 | M6 | 9 | 6,75 | 8,9 |
KA 8-NR | KAL 8-NR | 8 | M8 | 12 | 9,00 | 10,3 |
KA 10-NR | KAL 10-NR | 10 | M10 | 14 | 10,50 | 12,9 |
KA 12-NR | KAL 12-NR | 12 | M12 | 16 | 12,00 | 15,4 |
KA 14-NR | KAL 14-NR | 14 | M14 | 19 | 13,50 | 16,8 |
KA 16-NR | KAL 16-NR | 16 | M16 | 21 | 15,00 | 19,3 |
KA 18-NR | KAL 18-NR | 18 | M18x1.5 | 23 | 16,50 | 21,8 |
KA 20-NR | KAL 20-NR | 20 | M20x1.5 | 25 | 18,00 | 24,3 |
KA 22-NR | KAL 22-NR | 22 | M22x1.5 | 28 | 20,00 | 25,8 |
KA 25-NR | KAL 25-NR | 25 | M24x2 | 31 | 22,00 | 29,5 |
KA 30-NR | KAL 30-NR | 30 | M30x2 | 37 | 25,00 | 34,8 |
18 ve 22 ölçüler sadece talep üzerine mevcuttur.
Özel versiyonlar:
Versiyon -R: Standart, fakat iç bileziğin kayan yüzeyi 100Cr6 sert krom kaplama.
Diğer versiyonlar talep üzerine mevcuttur.
d2 maks |
d4 ~ |
d5 | dk | h1 | l3 min. |
l4 ~ |
W | C0 Statik yük katsayısı Standart -V -L |
Eğim açısı | Ağırlık |
mm | mm | mm | mm | mm | mm | mm | mm | kN | a° | kg |
19 | 9,0 | 11 | 11,1 | 27 | 8 | 36,5 | 9 | 6 | 13 | 0,017 |
21 | 10,0 | 13 | 12,7 | 30 | 9 | 40,5 | 11 | 7 | 13 | 0,025 |
25 | 12,5 | 16 | 15,8 | 36 | 12 | 48,5 | 14 | 10 | 13 | 0,043 |
29 | 15,0 | 19 | 19,0 | 43 | 15 | 57,5 | 17 | 13 | 13 | 0,072 |
33 | 17,5 | 22 | 22,2 | 50 | 18 | 66,5 | 19 | 15 | 13 | 0,107 |
37 | 20,0 | 25 | 25,4 | 57 | 21 | 75,5 | 22 | 22 | 15 | 0,160 |
43 | 22,0 | 27 | 28,5 | 64 | 24 | 85,5 | 22 | 28 | 15 | 0,210 |
47 | 25,0 | 31 | 31,7 | 71 | 27 | 94,5 | 27 | 35 | 15 | 0,295 |
51 | 27,5 | 34 | 34,9 | 77 | 30 | 102,5 | 30 | 41 | 15 | 0,380 |
55 | 30,0 | 37 | 38,1 | 84 | 33 | 111,5 | 32 | 51 | 15 | 0,490 |
61 | 33,5 | 42 | 42,8 | 94 | 36 | 124,5 | 36 | 58 | 15 | 0,650 |
71 | 40,0 | 50 | 50,8 | 110 | 45 | 145,5 | 41 | 80 | 15 | 1,150 |

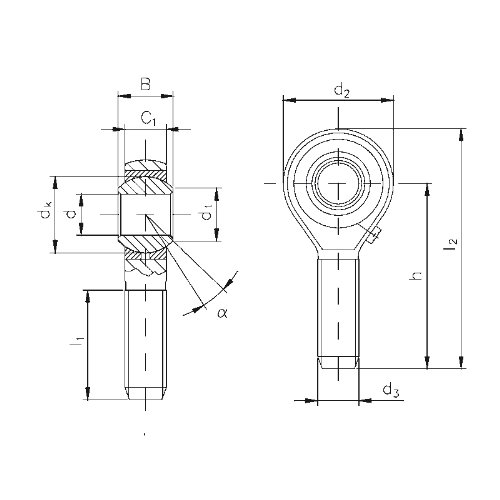

d2 | dk | h | l1 | l2 | C0 Statik yük katsayısı Standart -V -L |
Eğim açısı | Ağırlık |
mm | mm | mm | mm | mm | kN | a° | kg |
19 | 11,1 | 33 | 19 | 42,5 | 3 | 13 | 0,013 |
21 | 12,7 | 36 | 21 | 46,5 | 4 | 13 | 0,019 |
25 | 15,8 | 42 | 25 | 54,5 | 6 | 13 | 0,032 |
29 | 19,0 | 48 | 28 | 62,5 | 11 | 13 | 0,054 |
33 | 22,2 | 54 | 32 | 70,5 | 15 | 13 | 0,085 |
37 | 25,4 | 60 | 36 | 78,5 | 22 | 15 | 0,125 |
43 | 28,5 | 66 | 37 | 87,5 | 28 | 15 | 0,185 |
47 | 31,7 | 72 | 41 | 95,5 | 35 | 15 | 0,260 |
51 | 34,9 | 78 | 45 | 103,5 | 41 | 15 | 0,340 |
55 | 38,1 | 84 | 48 | 111,5 | 51 | 15 | 0,435 |
61 | 42,8 | 94 | 55 | 124,5 | 58 | 15 | 0,590 |
71 | 50,8 | 110 | 66 | 145,5 | 80 | 15 | 1,060 |
