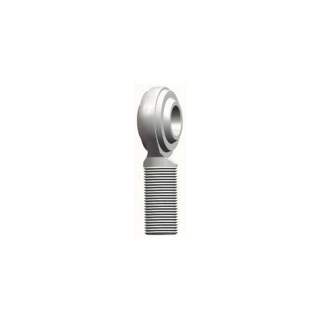

SIJ-SAJ Serisi Mafsal Kafa

SIJ-SAJ serisi mafsal kafa teknik detayları ve ölçüler

LS Mafsal Kafa LS Mafsal Kafa

SIJ, SAJ Kayan temas yüzeyleri : Çelik / Çelik

Yatak Kodu

Ölçüler



mm/inc

Yük katsayısı kN

Ağırlık

kg

d B dK C1



maks

d2 G h1 l3



min

l4 l5 W d3 d4 rs



min



Dinamik

Statik

SIJ5 5 8 11,112 7 16 M5 27 12,5 35 4 10 9 12 0,3 7 2,3 5,9 0,016
SIJ6 6 9 12,7 7 18 M6 30 13,5 39 5 11 10 13 0,3 11 3,2 6,5 0,020
SIJ8 8 12 15,875 9 22 M8 36 16 47 5 14 12,5 16 0,3 14 5,3 8 0,037
SIJ10 10 14 19,05 11 26 M10 43 19,5 56 6,5 17 15 19 0,3 12 7,3 10,5 0,061
SIJ12 12 16 22,225 12 30 M12 50 24 65 6,5 19 17,5 22 0,3 13 8,5 13 0,089
SIJ14 14 19 25,4 14 34 M14 57 27 74 8 22 20 25 0,3 14 12 17 0,135
SIJ16 16 21 28,575 15 38 M16 64 33 83 8 22 22 27 0,3 15 16,5 21 0,171
SIJ18 18 23 31,75 17 42 M181.5 71 36 92 10 27 25 31 0,6 14 20 25,5 0,246
SIJ20 20 25 34,925 18 46 M201.5 77 40 100 10 30 27,5 34 0,6 14 23 30 0,314
SIJ22 22 28 38,1 20 50 M221.5 84 43 109 12 32 30 37 0,6 15 27,5 35,5 0,410



Yatak Kodu

Ölçüler



mm/inc

Yük katsayısı kN

Ağırlık

kg

d B dk C1



maks

d2 G h l1



min

l2 rs



min



Dinamik

Statik

SAJ5 5 8 11,112 7 16 M5 33 20 41 0,3 7 2,3 2,5 0,011
SAJ6 6 9 12,7 7 18 M6 36 22 45 0,3 11 3,2 4 0,015
SAJ8 8 12 15,875 9 22 M8 42 25 53 0,3 14 5,3 7,5 030
SAJ10 10 14 19,05 11 26 M10 48 29 61 0,3 12 7,3 10,5 0,048
SAJ12 12 16 22,225 12 30 M12 54 33 69 0,3 13 8,5 13 0,076
SAJ14 14 19 25,4 14 34 M14 60 36 77 0,3 14 12 17 0,115
SAJ16 16 21 28,575 15 38 M16 66 40 85 0,3 15 16,5 21 0,159
SAJ18 18 23 31,75 17 42 M181.5 72 44 93 0,6 14 20 25,5 0,222
SAJ20 20 25 34,925 18 46 M201.5 78 47 101 0,6 14 23 30 0,292
SAJ22 22 28 38,1 20 50 M221.5 84 51 109 0,6 15 27,5 35,5 0,381
