Yataklama : Bilyalı rulman
Standart : DIN ISO 12240-4 Montaj ölçüleri, K ölçü serisi
İç bilezik : Sürtünmesiz yatak çeliği, sertleştirilmiş, yüksek hassasiyette işlenmiş.
Gövde : Gövdeye preslenmiş çelik dış bilezik, yuvarlanma kanalı taşlanmış.
Yuvarlanma Elemanı : Kesitine sertleştirilmiş, sürtünmesiz rulman çeliğinden bilyalar.
Kapak Diski : Paslanmaz çelikten, gövdede kalafatlanmıştır.
Yağlama : İlk yağlaması yapılmıştır.
Uyarı : Mafsal kafalarda, montaj veya çalışma esnasında tabloda belirtilen eğim açılarının aşılmaması çok önemlidir. Aksi takdirde, kapak rondelaları hasar görebilir.
Gösterim | d | d3 | B | C1 | d1
= |
d2 | |
Sağdan dişli | Soldan dişli | mm | mm | mm | mm | mm | mm |
KUI 6-ZZ | KUIL 6-ZZ | 6 | M6 | 9 | 6,75 | 8,0 | 21 |
KUI 8-ZZ | KUIL 8-ZZ | 8 | M8 | 12 | 9,00 | 10,0 | 25 |
KUI 10-ZZ | KUIL 10-ZZ | 10 | M10 | 14 | 10,50 | 12,4 | 29 |
KUI 12-ZZ | KUIL 12-ZZ | 12 | M12 | 16 | 12,00 | 14,6 | 33 |
KUI 14-ZZ | KUIL 14-ZZ | 14 | M14 | 19 | 13,50 | 16,4 | 37 |
KUI 16-ZZ | KUIL 16-ZZ | 16 | M16 | 21 | 15,00 | 18,7 | 43 |
KUI 18-ZZ | KUIL 18-ZZ | 18 | M18 x 1.5 | 23 | 16,50 | 22,0 | 47 |
KUI 20-ZZ | KUIL 20-ZZ | 20 | M20 x 1.5 | 25 | 18,00 | 24,0 | 51 |
KUI 22-ZZ | KUIL 22-ZZ | 22 | M22 x 1.5 | 28 | 20,00 | 26,0 | 55 |
KUI 25-ZZ | KUIL 25-ZZ | 25 | M24 x 2 | 31 | 22,00 | 29,8 | 61 |
KUI 30-ZZ | KUIL 30-ZZ | 30 | M30 x 2 | 37 | 25,00 | 35,6 | 71 |

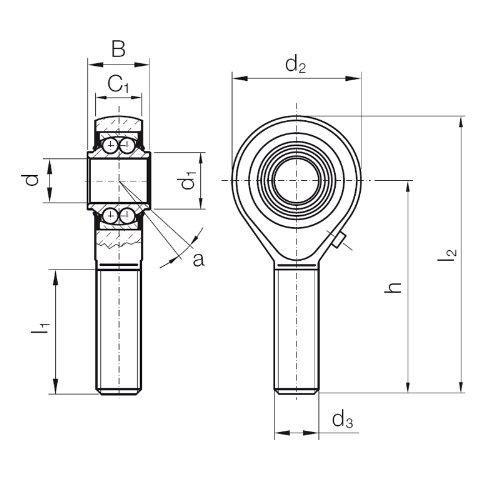

Gösterim | d | d3 | B | C1 | d1
= |
d2 | |
Sağdan dişli | Soldan dişli | mm | mm | mm | mm | mm | mm |
KUA 6-ZZ | KUAL 6-ZZ | 6 | M6 | 9 | 6,75 | 8,0 | 21 |
KUA 8-ZZ | KUAL 8-ZZ | 8 | M8 | 12 | 9,00 | 10,0 | 25 |
KUA 10-ZZ | KUAL 10-ZZ | 10 | M10 | 14 | 10,50 | 12,4 | 29 |
KUA 12-ZZ | KUAL 12-ZZ | 12 | M12 | 16 | 12,00 | 14,6 | 33 |
KUA 14-ZZ | KUAL 14-ZZ | 14 | M14 | 14 | 13,50 | 16,4 | 37 |
KUA 16-ZZ | KUAL 16-ZZ | 16 | M16 | 21 | 15,00 | 18,7 | 43 |
KUA 18-ZZ | KUAL 18-ZZ | 18 | M18x1,5 | 23 | 16,50 | 22,0 | 47 |
KUA 20-ZZ | KUAL 20-ZZ | 20 | M20x1,5 | 25 | 18,00 | 24,0 | 51 |
KUA 22-ZZ | KUAL 22-ZZ | 22 | M22x1,5 | 28 | 20,00 | 26,0 | 55 |
KUA 25-ZZ | KUAL 25-ZZ | 25 | M24x2 | 31 | 22,00 | 29,8 | 61 |
KUA 30-ZZ | KUAL 30-ZZ | 30 | M30x2 | 37 | 25,00 | 35,6 | 71 |
Devir limiti : Yatak yükü, yatak boşluğu, yağlama maddesi, ısı akışı veya ısı kaynağı; devir limitini etkileyen faktörlerdir. Tablolarda belirtilen devir limiti, yalnızca radyal yük ve normal yatak boşluğu toleransı için geçerlidir. Harici ısı, limitin üstünde olmayan çalışma sıcaklığı, düşük ve çarpışmasız yük için geçerli değildir.
Yağlama Nipeli : 6 - 10 ölçü aralığında: DIN 3405 12 - 30 ölçü aralığında: DIN 71412
Yük Katsayıları : DIN ISO 76 ve 281’e uygun olarak hesaplanmıştır.
Özel Versiyonlar : Diğer versiyonlar talep üzerine mevcuttur.
d4
= |
d5 | h1 | l3 min. | l4 = | W | Limit devir sayısı | C Dinamik yük katsayısı | C0 Statik yük katsayısı | Eğim açısı |
mm | mm | mm | mm | mm | mm | min-1 | kN | kN | a° |
10,0 | 13,0 | 30 | 9 | 40,5 | 11 | 1300 | 1,83 | 0,36 | 7 |
12,5 | 16,0 | 36 | 12 | 48,5 | 14 | 1250 | 3,08 | 0,69 | 7 |
15,0 | 19,0 | 43 | 15 | 57,5 | 17 | 1200 | 3,91 | 0,94 | 7 |
17,5 | 22,0 | 50 | 18 | 66,5 | 19 | 1150 | 4,90 | 1,23 | 7 |
20,0 | 25,0 | 57 | 21 | 75,5 | 22 | 1000 | 5,00 | 1,36 | 7 |
22,0 | 27,0 | 64 | 24 | 85,5 | 22 | 950 | 5,20 | 1,55 | 7 |
25,0 | 31,0 | 71 | 27 | 94,5 | 27 | 850 | 6,49 | 1,97 | 7 |
27,5 | 34,0 | 77 | 30 | 102,5 | 30 | 800 | 6,70 | 2,17 | 7 |
30,0 | 37,0 | 84 | 33 | 111,5 | 32 | 725 | 7,23 | 2,39 | 7 |
32,5 | 42,0 | 94 | 36 | 124,5 | 36 | 550 | 10,90 | 3,05 | 7 |
40,0 | 50,8 | 110 | 45 | 145,5 | 41 | 425 | 14,88 | 5,01 | 7 |
h | l1 min. | l2
= |
Limit devir sayısı | C Dinamik yük katsayısı | C0 Statik yük katsayısı | Eğim açısı |
mm | mm | mm | min-1 | kN | kN | a° |
36 | 21 | 46,5 | 1300 | 1,83 | 0,36 | 7 |
42 | 25 | 54,5 | 1250 | 3,08 | 0,69 | 7 |
48 | 28 | 62,5 | 1200 | 3,91 | 0,94 | 7 |
54 | 32 | 70,5 | 1150 | 4,90 | 1,23 | 7 |
60 | 36 | 78,5 | 1000 | 5,00 | 1,36 | 7 |
66 | 37 | 87,5 | 950 | 5,20 | 1,55 | 7 |
72 | 41 | 95,5 | 850 | 6,49 | 1,97 | 7 |
78 | 45 | 103,5 | 800 | 6,70 | 2,17 | 7 |
84 | 48 | 111,5 | 725 | 7,23 | 2,39 | 7 |
94 | 55 | 124,5 | 550 | 10,90 | 3,05 | 7 |
110 | 66 | 145,5 | 425 | 14,88 | 5,01 | 7 |
