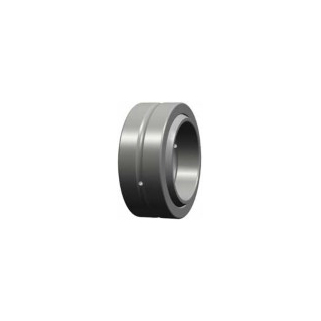

GEZES Serisi Radyal Mafsal

GEZES Serisi radyal mafsal yatak teknik detayları ve ölçüler

  1. ANASAYFA
  2. LS
  3. Radyal Mafsal Yatak
  4. GEZES Serisi Radyal Mafsal

LS Radyal Mafsal Yatak LS Radyal Mafsal Yatak

Kayan temas yüzeyleri : Çelik / Çelik

GEZES GEZES-2RS



Yatak Kodu



Ölçüler mm/inc



Yük katsayısı kN



Ağırlık

kg

d

D

B

C

dk

rs

min

r1s

min







Dinamik



Statik
GEZ12ES   12,7 22,225 11,1 9,525 18 0,15 0,6 6 13 41 0,022
0,5 0,875 0,437 0,375 0,709 0,006 0,024
GEZ15ES   15,875 26,988 13,894 11,913 23 0,15 0,6 6 22 65 0,036
0,625 1,0625 0,547 0,469 0,906 0,006 0,024
GEZ19ES GEZ19ES-2RS 19,05 31,75 16,662 14,275 27,5 0,3 0,6 6 31 95 0,053
0,75 1,25 0,656 0,562 1,083 0,012 0,024
GEZ22ES GEZ22ES-2RS 22,225 36,513 19,431 16,662 32 0,3 0,6 6 42 127 0,085
0,875 1,4375 0,756 0,656 1,26 0,012 0,024
GEZ25ES GEZ25ES-2RS 25,4 41,275 22,225 19,05 36,5 0,3 0,6 6 56 166 0,121
1 1,625 0,875 0,75 1,437 0,012 0,024
GEZ31ES GEZ31ES-2RS 31,75 50,8 27,762 23,8 45,5 0,6 0,6 6 86 260 0,23
1,25 2 1,093 0,937 1,791 0,024 0,024
GEZ34ES GEZ34ES-2RS 34,925 55,563 30,15 26,187 49 0,6 1 5 102 310 0,35
1,375 2,1875 1,187 1,031 1,929 0,024 0,04
GEZ38ES GEZ38ES-2RS 38,1 61,913 33,325 28,575 54,7 0,6 1 6 125 375 0,42
1,5 2,4375 1,312 1,125 2,154 0,024 0,04
GEZ44ES GEZ44ES-2RS 44,45 71,438 38,887 33,325 63,9 0,6 1 6 170 510 0,64
1,75 2,8125 1,531 1,312 2,516 0,024 0,04
GEZ50ES GEZ50ES-2RS 50,8 80,963 44,45 38,1 73 0,6 1 6 224 670 0,93
2 3,1875 1,75 1,5 2,874 0,024 0,04
GEZ57ES GEZ57ES-2RS 57,15 90,488 50,013 42,85 82 0,6 1 6 280 850 1,3
2,25 3,5625 1,969 1,687 3,228 0,024 0,04
GEZ63ES GEZ63ES-2RS 63,5 100,013 55,55 47,625 92 1 1 6 355 1060 1,85
2,5 3,9375 2,187 1,875 3,622 0,04 0,04
GEZ69ES GEZ69ES-2RS 69,85 111,125 61,112 52,375 100 1 1 6 415 1250 2,4
2,75 4,375 2,406 2,062 3,937 0,04 0,04
GEZ76ES GEZ76ES-2RS 76,2 120,65 66,675 57,15 109,5 1 1 6 500 1500 3,1
3 4,75 2,625 2,25 4,311 0,04 0,04
GEZ82ES GEZ82ES-2RS 82,55 130,175 72,238 61,9 119 1 1 6 585 1760 3,8
3,25 5,125 2,844 2,437 4,685 0,04 0,04
GEZ88ES GEZ88ES-2RS 88,9 139,7 77,775 66,675 128 1 1 6 680 2040 4,8
3,5 5,5 3,062 2,625 5,039 0,04 0,04
GEZ95ES GEZ95ES-2RS 95,25 149,225 83,337 71,425 137 1 1 6 780 2360 5,8
3,75 5,875 3,281 2,812 5,394 0,04 0,04
GEZ101ES GEZ101ES-2RS 101,6 158,75 88,9 76,2 146 1 1 6 900 2650 7
4 6,25 3,5 3 5,748 0,04 0,04
GEZ107ES GEZ107ES-2RS 107,95 168,275 94,463 80,95 155 1 1 6 1000 3000 8,4
4,25 6,625 3,719 3,187 6,102 0,04 0,04
