GEWZES Serisi Radyal Mafsal

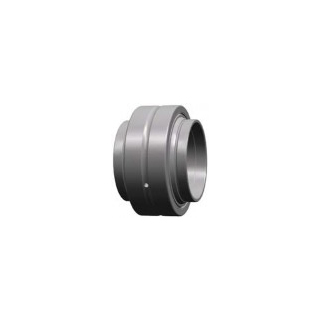

GEWZES Serisi radyal mafsal yatak teknik detayları ve ölçüler

LS Radyal Mafsal Yatak LS Radyal Mafsal Yatak

Kayan temas yüzeyleri : Çelik / Çelik

GEWZES GEWZES-2RS



Yatak Kodu



Ölçüler mm/inch



Yük katsayısı kN



Ağırlık

kg

d

D

B

C

d1

maks

dk

rs

min

r1s

min







Dinamik



Statik

GEWZ12ES   12,700 22,225 19,050 9,525 15,875 18 0,15 0,6 5 13 41 0,024
0,5 0,875 0,75 0,375 0,625 0,709 0,006 0,024
GEWZ15ES   15,875 26,988 23,800 11,913 19,812 23 0,15 0,6 5 22 65 0,038
0,625 1,0625 0,937 0,469 0,78 0,906 0,006 0,024
GEWZ19ES GEWZ19ES-2RS 19,050 31,750 28,575 14,275 23,368 27,5 0,3 0,6 5 31 95 0,064
0,75 1,25 1,125 0,562 0,92 1,083 0,012 0,024
GEWZ22ES GEWZ22ES-2RS 22,225 36,513 33,325 16,662 27,178 32 0,3 0,6 5 42 127 0,098
0,875 1,4375 1,312 0,656 1,07 1,26 0,012 0,024
GEWZ25ES GEWZ25ES-2RS 25,400 41,275 38,100 19,050 30,988 36,5 0,3 0,6 5 56 166 0,142
1 1,625 1,5 0,75 1,22 1,437 0,012 0,024
GEWZ31ES GEWZ31ES-2RS 31,750 50,800 47,625 23,800 38,735 45,5 0,6 0,6 5 86 260 0,271
1,25 2 1,875 0,937 1,525 1,791 0,024 0,024
GEWZ34ES GEWZ34ES-2RS 34,925 55,563 52,375 26,187 42,418 49 0,6 1 5 102 310 0,373
1,375 2,1875 2,062 1,031 1,67 1,929 0,024 0,04
GEWZ38ES GEWZ38ES-2RS 38,100 61,913 57,150 28,575 46,99 54,7 0,6 1 5 125 375 0,494
1,5 2,4375 2,25 1,125 1,85 2,154 0,024 0,04
GEWZ44ES GEWZ44ES-2RS 44,450 71,438 66,675 33,325 54,991 63,9 0,6 1 5 170 510 0,762
1,75 2,8125 2,625 1,312 2,165 2,516 0,024 0,04
GEWZ50ES GEWZ50ES-2RS 50,800 80,963 76,200 38,100 62,484 73 0,6 1 5 224 670 1,11
2 3,1875 3 1,5 2,46 2,874 0,024 0,04
GEWZ57ES GEWZ57ES-2RS 57,150 90,488 85,725 42,850 70,104 82 0,6 1 5 280 850 1,57
2,25 3,5625 3,375 1,687 2,76 3,228 0,024 0,04
GEWZ63ES GEWZ63ES-2RS 63,500 100,013 95,250 47,625 77,724 92 1 1 5 355 1060 2,15
2,5 3,9375 3,75 1,875 3,06 3,622 0,04 0,04
GEWZ69ES GEWZ69ES-2RS 69,850 111,125 104,775 52,375 85,852 100 1 1 5 415 1250 2,9
2,75 4,375 4,125 2,062 3,38 3,937 0,04 0,04
GEWZ76ES GEWZ76ES-2RS 76,200 120,650 114,300 57,150 93,345 109,5 1 1 5 500 1500 3,59
3 4,75 4,5 2,25 3,675 4,311 0,04 0,04
GEWZ82ES GEWZ82ES-2RS 82,550 130,175 123,825 61,900 101,219 119 1 1 5 585 1760 4,69
3,25 5,125 4,875 2,437 3,985 4,685 0,04 0,04
GEWZ88ES GEWZ88ES-2RS 88,900 139,700 133,350 66,675 109,22 128 1 1 5 680 2040 5,86
3,5 5,5 5,25 2,625 4,3 5,039 0,04 0,04
GEWZ95ES GEWZ95ES-2RS 95,250 149,225 142,875 71,425 116,586 137 1 1 5 780 2360 7,11
3,75 5,875 5,625 2,812 4,59 5,394 0,04 0,04
GEWZ101ES GEWZ101ES-2RS 101,600 158,750 152,400 76,200 124,587 146 1 1 5 900 2650 8,56
4 6,25 6 3 4,905 5,748 0,04 0,04
GEWZ114ES GEWZ114ES-2RS 114,300 177,800 171,450 85,725 140,335 164,5 1 1 5 1120 3400 12,24
4,5 7 6,75 3,375 5,525 6,476 0,04 0,04
GEWZ127ES GEWZ127ES-2RS 127,000 196,850 190,500 95,250 155,705 183 1 1 5 1400 4150 16,63
5 7,75 7,5 3,75 6,13 7,205 0,04 0,04
GEWZ152ES GEWZ152ES-2RS 152,400 222,250 209,550 104,775 178,308 207 1 1 5 1730 5200 20,7
6 8,75 8,25 4,125 7,02 8,15 0,04 0,04
