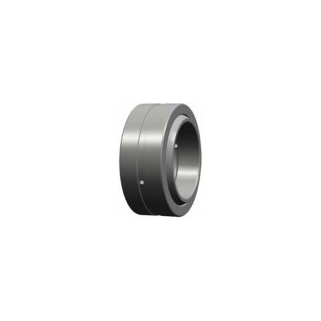

GEE Serisi Radyal Mafsal

GEE - GEES - GEES-2RS Serisi radyal mafsal yatak teknik detayları ve ölçüler

  1. ANASAYFA
  2. LS
  3. Radyal Mafsal Yatak
  4. GEE Serisi Radyal Mafsal

LS Radyal Mafsal Yatak LS Radyal Mafsal Yatak

Kayan temas yüzeyleri : Çelik / Çelik

GEE GEES GEES-2RS

 Yatak Kodu  Ölçüler

 mm

  Yük katsayısı kN  Ağırlık

kg
d D B C dk rsmin r1smin     Dinamik  Statik
GE4E   4 12 5 3 8 0,3 0,3 16 2 10 0,003
GE5E   5 14 6 4 10 0,3 0,3 13 3,4 17 0,005
GE6E   6 14 6 4 10 0,3 0,3 13 3,4 17 0,004
GE8E   8 16 8 5 13 0,3 0,3 15 5,5 27 0,007
GE10E   10 19 9 6 16 0,3 0,3 12 8,1 40 0,011
GE12E   12 22 10 7 18 0,3 0,3 10 10 53 0,017
GE15ES GE15ES-2RS 15 26 12 9 22 0,3 0,3 8 16 84 0,026
GE17ES GE17ES-2RS 17 30 14 10 25 0,3 0,3 10 21 106 0,040
GE20ES GE20ES-2RS 20 35 16 12 29 0,3 0,3 9 30 146 0,064
GE25ES GE25ES-2RS 25 42 20 16 35,5 0,6 0,6 7 48 240 0,115
GE30ES GE30ES-2RS 30 47 22 18 40,7 0,6 0,6 6 62 310 0,149
GE35ES GE35ES-2RS 35 55 25 20 47 0,6 1 6 79 399 0,228
GE40ES GE40ES-2RS 40 62 28 22 53 0,6 1 7 99 495 0,318
GE45ES GE45ES-2RS 45 68 32 25 60 0,6 1 7 127 637 0,421
GE50ES GE50ES-2RS 50 75 35 28 66 0,6 1 6 156 780 0,562
GE55ES GE55ES-2RS 55 85 40 32 74 0,6 1 7 200 1000 0,864
GE60ES GE60ES-2RS 60 90 44 36 80 1 1 6 245 1220 1,03
GE70ES GE70ES-2RS 70 105 49 40 92 1 1 6 313 1560 1,57
GE80ES GE80ES-2RS 80 120 55 45 105 1 1 6 400 2000 2,32
GE90ES GE90ES-2RS 90 130 60 50 115 1 1 5 488 2440 2,79
GE100ES GE100ES-2RS 100 150 70 55 130 1 1 7 607 3030 4,44
GE110ES GE110ES-2RS 110 160 70 55 140 1 1 6 654 3270 4,83
GE120ES GE120ES-2RS 120 180 85 70 160 1 1 6 950 4750 8,11
GE140ES GE140ES-2RS 140 210 90 70 180 1 1 7 1070 5350 11,2
GE160ES GE160ES-2RS 160 230 105 80 200 1 1 8 1360 6800 14,1
GE180ES GE180ES-2RS 180 260 105 80 225 1,1 1,1 6 1530 7650 18,5
GE200ES GE200ES-2RS 200 290 130 100 250 1,1 1,1 7 2120 10600 28,4
GE220ES GE220ES-2RS 220 320 135 100 275 1,1 1,1 8 2320 11600 35,7
GE240ES GE240ES-2RS 240 340 140 100 300 1,1 1,1 8 2550 12700 39,7
GE260ES GE260ES-2RS 260 370 150 110 325 1,1 1,1 7 3030 15190 51,5
GE280ES GE280ES-2RS 280 400 155 120 350 1,1 1,1 6 3570 17850 64,9
GE300ES GE300ES-2RS 300 430 165 120 375 1,1 1,1 7 3800 19100 77,6
