Yataklama : Çelik / Çelik Bakım gerektiren
Standart : DO DIN ISO 12240-4 E ölçü serisi
İç bilezik : Sürtünmesiz yatak çeliği, sertleştirilmiş, taşlanmış.
Dış bilezik : Sürtünmesiz yatak çeliği, sertleştirilmiş, taşlanmış. Dış bilezik, iç bileziğin montajı için bölünmüştür.
Gövde : Çelikten, tüm ölçüleri galvanizlidir ve kromatlanmıştır. Mafsal yatak, gövdeye preslenmiştir ve her iki tarafı kalafatlanmıştır.
Yağlama nipeli : 6 -15 ölçü aralığında yağlama nipeli yoktur. 17 - 30 ölçü aralığında yağlama nipelleri DIN 3405 ve form D’dir. Diğer nipel formları, talep üzerine mevcuttur.
Gösterim | d | d3 | B | C1 maks. | d1
= |
|
Sağdan dişli | Soldan dişli | mm | mm | mm | mm | mm |
GIR 6-DO | GIL 6-DO | 6 | M6 | 6 | 4,5 | 8 |
GIR 8-DO | GIL 8-DO | 8 | M8 | 8 | 6,5 | 10 |
GIR 10-DO | GIL 10-DO | 10 | M10 | 9 | 7,5 | 13 |
GIR 12-DO | GIL 12-DO | 12 | M12 | 10 | 8,5 | 15 |
GIR 15-DO | GIL 15-DO | 15 | M14 | 12 | 10,5 | 18 |
GIR 17-DO | GIL 17-DO | 17 | M16 | 14 | 11,5 | 20 |
GIR 20-DO | GIL 20-DO | 20 | M20x1.5 | 16 | 13,5 | 24 |
GIR 25-DO | GIL 25-DO | 25 | M24x2 | 20 | 18,0 | 29 |
GIR 30-DO | GIL 30-DO | 30 | M30x2 | 22 | 20,0 | 34 |
GIR 35-DO | GIL 35-DO | 35 | M36x3 | 25 | 22,0 | 39 |
GIR 40-DO | GIL 40-DO | 40 | M39x3 | 28 | 24,0 | 45 |
GIR 50-DO | GIL 50-DO | 50 | M45x3 | 35 | 31,0 | 55 |
GIR 60-DO | GIL 60-DO | 60 | M52x3 | 44 | 39,0 | 66 |
GIR 70-DO | GIL 70-DO | 70 | M56x4 | 49 | 43,0 | 77 |
GIR 80-DO | GIL 80-DO | 80 | M64x4 | 55 | 48,0 | 88 |
Gösterim | d | d3 | B | C1 maks. | d1
= |
|
Sağdan dişli | Soldan dişli | mm | mm | mm | mm | mm |
GAR 6-DO | GAL 6-DO | 6 | M6 | 6 | 4,5 | 8 |
GAR 8-DO | GAL 8-DO | 8 | M8 | 8 | 6,5 | 10 |
GAR 10-DO | GAL 10-DO | 10 | M10 | 9 | 7,5 | 13 |
GAR 12-DO | GAL 12-DO | 12 | M12 | 10 | 8,5 | 15 |
GAR 15-DO | GAL 15-DO | 15 | M14 | 12 | 10,5 | 18 |
GAR 17-DO | GAL 17-DO | 17 | M16 | 14 | 11,5 | 20 |
GAR 20-DO | GAL 20-DO | 20 | M20x1.5 | 16 | 13,5 | 24 |
GAR 25-DO | GAL 25-DO | 25 | M24x2 | 20 | 18,0 | 29 |
GAR 30-DO | GAL 30-DO | 30 | M30x2 | 22 | 20,0 | 34 |
GAR 35-DO | GAL 35-DO | 35 | M36x3 | 25 | 22,0 | 39 |
GAR 40-DO | GAL 40-DO | 40 | M39x3 | 28 | 24,0 | 45 |
GAR 50-DO | GAL 50-DO | 50 | M45x3 | 35 | 31,0 | 55 |
GAR 60-DO | GAL 60-DO | 60 | M52x3 | 44 | 39,0 | 66 |
GAR 70-DO | GAL 70-DO | 70 | M56x4 | 49 | 43,0 | 77 |
GAR 80-DO | GAL 80-DO | 80 | M64x4 | 55 | 48,0 | 88 |
Özel versiyonlar :
Diğer versiyonlar talep üzerine mevcuttur.
d2 maks. | d4
= |
d5 maks. | dk | h1 | l3 min. | l4 maks. | W | C0 Statik yük katsayısı | Eğim açısı | Ağırlık |
mm | mm | mm | mm | mm | mm | mm | mm | kN | a° | kg |
22 | 11 | 14 | 10 | 30 | 11 | 43 | 11 | 8,1 | 13 | 0,021 |
25 | 13 | 17 | 13 | 36 | 15 | 50 | 13 | 12,9 | 15 | 0,039 |
30 | 16 | 20 | 16 | 43 | 15 | 60 | 16 | 17,6 | 12 | 0,061 |
35 | 19 | 23 | 18 | 50 | 18 | 69 | 18 | 24,5 | 10 | 0,096 |
41 | 22 | 27 | 22 | 61 | 21 | 83 | 21 | 36,0 | 8 | 0,162 |
47 | 25 | 31 | 25 | 67 | 24 | 92 | 27 | 45,0 | 10 | 0,233 |
54 | 28 | 36 | 29 | 77 | 30 | 106 | 30 | 60,0 | 9 | 0,324 |
65 | 35 | 44 | 35 | 94 | 36 | 128 | 36 | 83,0 | 7 | 0,625 |
75 | 42 | 52 | 40 | 110 | 45 | 149 | 46 | 110,0 | 6 | 0,976 |
84 | 47 | 60 | 47 | 125 | 60 | 169 | 55 | 146,0 | 6 | 1,520 |
94 | 52 | 67 | 53 | 142 | 65 | 191 | 60 | 180,0 | 7 | 2,060 |
114 | 62 | 77 | 66 | 160 | 68 | 219 | 70 | 290,0 | 6 | 3,570 |
137 | 70 | 90 | 80 | 175 | 70 | 246 | 80 | 450,0 | 6 | 5,630 |
162 | 80 | 100 | 92 | 200 | 80 | 284 | 85 | 610,0 | 6 | 8,330 |
182 | 95 | 112 | 105 | 230 | 85 | 324 | 95 | 750,0 | 6 | 13,040 |

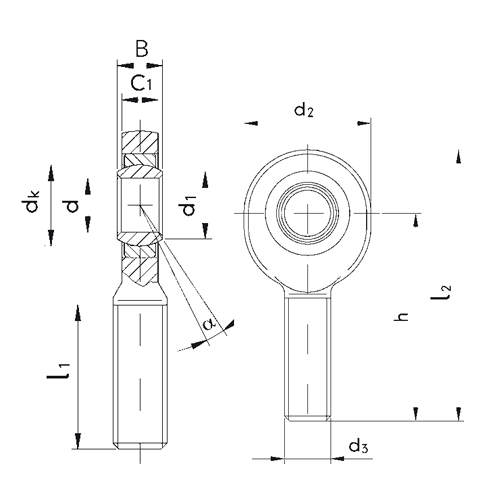

d2 maks. | dk | h | l1 min. | l2 maks. | C0 Statik yük katsayısı | Eğim açısı | Ağırlık |
mm | mm | mm | mm | mm | kN | a° | kg |
22 | 10 | 36 | 16 | 49 | 5,5 | 13 | 0,017 |
25 | 13 | 42 | 21 | 56 | 10,0 | 15 | 0,029 |
30 | 16 | 48 | 26 | 65 | 16,0 | 12 | 0,044 |
35 | 18 | 54 | 28 | 73 | 23,0 | 11 | 0,066 |
41 | 22 | 63 | 34 | 85 | 32,0 | 9 | 0,121 |
47 | 25 | 69 | 36 | 94 | 44,0 | 10 | 0,172 |
54 | 29 | 78 | 43 | 107 | 60,0 | 9 | 0,283 |
65 | 35 | 94 | 53 | 128 | 83,0 | 8 | 0,504 |
75 | 40 | 110 | 65 | 149 | 110,0 | 7 | 0,835 |
84 | 47 | 140 | 82 | 184 | 146,0 | 6 | 1,410 |
94 | 53 | 150 | 86 | 199 | 180,0 | 7 | 1,860 |
114 | 66 | 185 | 104 | 244 | 290,0 | 6 | 3,580 |
137 | 80 | 210 | 115 | 281 | 450,0 | 6 | 5,730 |
162 | 92 | 235 | 125 | 319 | 610,0 | 6 | 7,940 |
182 | 105 | 270 | 140 | 364 | 750,0 | 6 | 12,060 |
